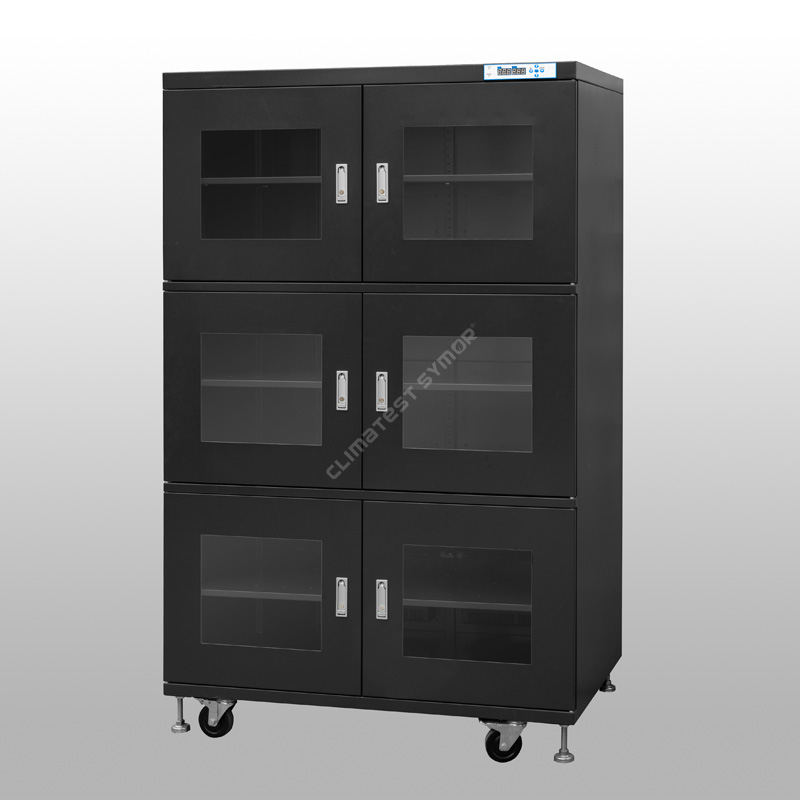

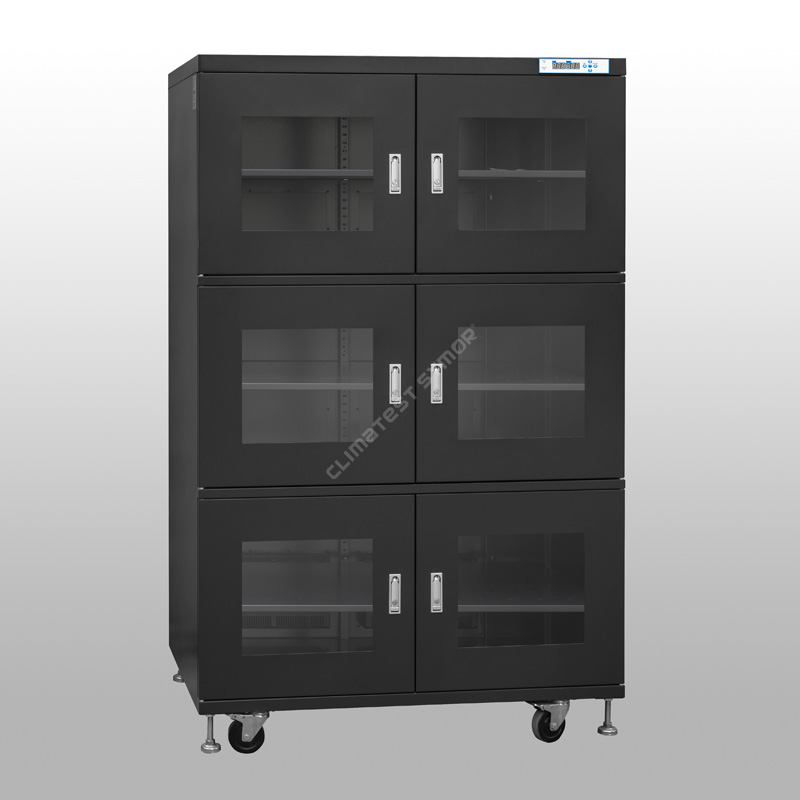

Нижче 1% відносної вологості в сухому шафі

опис

Суха шафа з відносною вологістю нижче 1% забезпечує зберігання при наднизькій вологості для виробничих ліній SMT. Використовуючи найсучаснішу технологію осушення, шафа створює надзвичайно суху атмосферу, яка запобігає «ефекту попкорну» у чутливих до вологи компонентах, подовжує термін їхнього використання на підлозі та усуває потребу у дорогому азоті чи частому випіканні при високій температурі.

Сухі шафи з відносною вологістю нижче 1 %: Специфікація

Сухі шафи з відносною вологістю нижче 1%: Особливість

▸Відносна вологість: <1% відносної вологості, що пропонує рішення для зберігання з наднизькою вологістю для MSL 4, 5, 5a та 6.

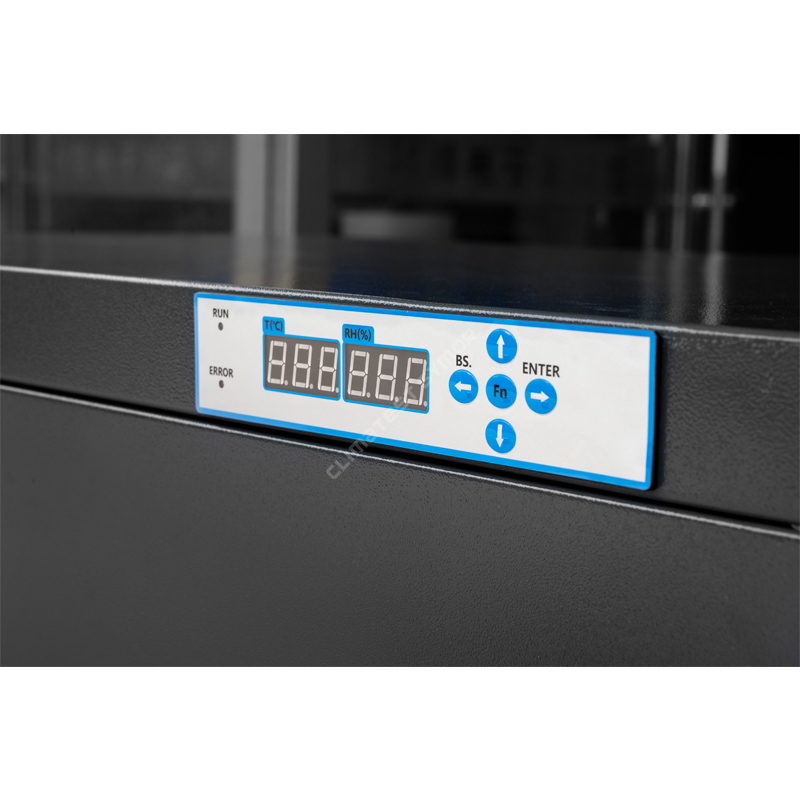

▸Цифровий дисплей: світлодіодний дисплей високої чіткості, керований мікрокомп’ютером, зручне налаштування відносної вологості, моніторинг у реальному часі.

▸Захист від електростатичних розрядів: антистатичний опір поверхні 10⁵–10⁹ Ω.

▸Регульовані полиці: регулюються по висоті, підходять для компонентів різного розміру.

▸Функція пам’яті: не потрібно скидати налаштування після відключення електроенергії.

▸Енергоефективність: енергозбереження, зберігаючи високоефективний контроль вологості.

Як осушити?

Принцип осушення сухих шаф із відносною вологістю нижче 1 % полягає в «фізичній адсорбції через молекулярні сита + циклічна регенерація» (найнадійніший метод). Звичайна охолоджувальна суха шафа TE не може досягти такого наднизького рівня вологості.

Процес адсорбції: В якості адсорбуючого матеріалу в камері використовуються молекулярні сита; ці сита мають широку мережу нанорозмірних мікропор, які адсорбують молекули води з повітря, подібно до того, як губка вбирає воду. Вентилятор втягує вологе повітря в сухі блоки, де молекули води піддаються фізичній адсорбції, а осушене повітря згодом повертається всередину шафи.

Регенераціяпроцес:Коли молекулярне сито досягає адсорбційного насичення, система автоматично починає м’яке низькотемпературне нагрівання, щоб перетворити адсорбовані молекули води у водяну пару, яка потім викидається з камери; тим самим молекулярне сито відновлює свою вологопоглинаючу здатність.

Сухі шафи з відносною вологістю нижче 1% використовують передові технології, включаючи імпортовані зі Швейцарії датчики відносної вологості (RH) і температури, щоб забезпечити точний контроль і моніторинг внутрішнього середовища, точність датчика вологості становить +/-2% RH. Підтримуючи стабільне середовище з низькою вологістю, сухі шафи ефективно захищають чутливі речі від шкідливого впливу вологи.

Застосування у виробництві електроніки SMT

Для пристроїв, чутливих до вологи (MSD), класифікованих як MSL 4, 5, 5A та 6 згідно зі стандартами IPC/JEDEC J-STD-033, необхідні сухі шафи з відносною вологістю нижче 1%.

▸Основні випадки використання: запобігання «ефекту попкорну»: під час пайки оплавленням (пікові температури ~260°C) волога, що потрапила всередину пластикових корпусів мікросхем, перетворюється на пару, що спричиняє внутрішні тріщини та розшарування. Зберігання з наднизькою вологістю усуває цю вологість перед паянням.

▸Призупинення терміну служби підлоги: коли МСД виймаються з герметичних вологозахисних мішків, починає цокати годинник «терміну служби підлоги». Зберігання їх у шафі з відносною вологістю <1% ефективно призупиняє цей таймер, дозволяючи безпечно зберігати невикористані компоненти та використовувати їх пізніше без запікання.

▸Запобігання окисленню: надсуха атмосфера запобігає окисленню відкритих мідних контактних майданчиків, сріблястих покриттів і паяних поверхонь, зберігаючи здатність до пайки протягом багатьох років

Термін служби підлоги означає максимально допустимий час, протягом якого MSD (чутливий до вологи пристрій) може залишатися в стандартних заводських умовах (≤30°C / 60% відносної вологості) після того, як його витягли з вологозахисного вакуумного мішка, залишаючись безпечним для розміщення та паяння оплавленням.

Спосіб нанесення: після того, як компоненти MSL рівня 4–6 були вилучені з вакуумних мішків, якщо процеси монтажу та спаювання оплавленням не завершилися протягом зазначеного терміну служби підлоги, їх необхідно негайно помістити в суху шафу з відносною вологістю нижче 1%. У цьому середовищі з наднизькою вологістю <1% відносної вологості процес поглинання вологи компонентами фактично «зупиняється», а залишковий термін експлуатації підлоги перестає витрачатися, у сухій камері не відбувається попереднього випікання, яке можна завантажувати безпосередньо на лінію для використання, тим самим значно підвищуючи ефективність виробництва.

Профіль вологості в реальному часі(Вологість навколишнього середовища 60% RH, без навантаження):

Щоразу відчиняти двері на 30 секунд, а потім закривати:

Тривале зберігання без відкривання дверей:

Вимірювання вологості в реальному часі перед відправкою

Ми використовуємо високоточний гігрометр Rotronics для повторного вимірювання відносної вологості сухої шафи нижче 1% перед відправкою та видаємо сертифікат калібрування, ми ретельно налагоджуємо кожну шафу та переконаємося, що все працює належним чином після того, як вони надходять до замовника, це також відповідальність, Symor занепокоєний контролем якості та відгуками клієнтів про використання наших сухих шаф, ми вважаємо, що це причина, чому багато клієнтів повторюють замовлення.

Різниця між сухими шафами та азотними шафами:

▸У сушильних шафах використовуються сухі агрегати для осушення, без витратних матеріалів, без заміни, вони поглинають вологу та автоматично виводять її назовні.

▸Азотні шафи використовують продувку азотом, щоб забезпечити зберігання з низькою вологістю та низьким рівнем кисню, газ N2 є витратним матеріалом.

Компоненти, які вимагають <1% RH сухих шаф:

▸ІС, BGA, QFP та всі SMD компоненти з MSL 5/6

▸Голі друковані плати (запобігає окисленню та поглинанню вологи)

▸3D-принтер металеві порошки (гігроскопічні та реактивні)

Відповідність галузевим стандартам

Сухі шафи з відносною вологістю нижче 1% розроблені, щоб відповідати або перевищувати:

IPC/JEDEC J-STD-033             Поводження, пакування та зберігання МСД

IPC-1601                                  Зберігання та поводження з ПХБ

IEC 61340-5-1                          Контроль електростатичного розряду (для моделей, захищених від електростатичного розряду)

Хто купує у нас?

Symor продає шафи з низькою вологістю всесвітньо відомим виробникам напівпровідників та електроніки, таким як Micron, ST electronics, Phoenix Semiconductor, REC Solar, Wistron, Foxconn, а також таким університетам, як Стенфорд, Іллінойс, ETH Zürich......наші сухі шафи допомагають клієнтам:

▸Вирішення основних проблемних моментів: повне вирішення проблем, пов’язаних із лікуванням МСД (пристроїв, чутливих до вологи).

▸Зменшити витрати та підвищити ефективність складання: досягнуто значного повернення інвестицій (ROI)

▸Виняткова продуктивність продукту: стабільна та надійна технологія контролю вологості

Щоб дізнатися більше про сухі шафи з відносною вологістю нижче 1%, відвідайте наш веб-сайтwww.climatestsymor.comабо надішліть електронний лист на адресу sales@climatestsymor.com. Ми відповімо вам якнайшвидше та вітаємо можливу співпрацю.
