Сухі шафи з контролем низької вологості

опис

Сухі шафи з низькою вологістю <1% відносної вологості в основному призначені для електронних компонентів, що класифікуються як рівні високої чутливості до вологи (MSL), зокрема рівнів 4, 5, 5a та 6. Ці шафи для зберігання з наднизькою вологістю здатні стабільно підтримувати середовище зберігання <1% відносної вологості, що відповідає міжнародному промисловому стандарту IPC/JEDEC J-STD-033.

 Сухі шафи з контролем низької вологості: Специфікація

Сухі шафи з контролем низької вологості: Особливість

▸Відносна вологість: <1% відносної вологості, що пропонує рішення для зберігання з наднизькою вологістю для MSL 4, 5, 5a та 6.

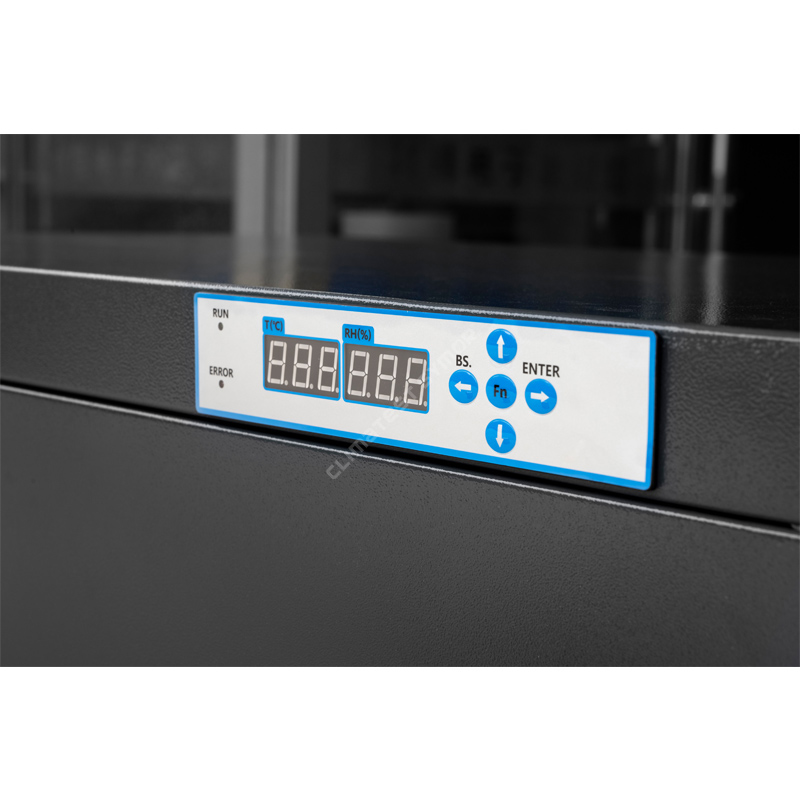

▸Цифровий дисплей: світлодіодний дисплей високої чіткості, керований мікрокомп’ютером, зручне налаштування відносної вологості, моніторинг у реальному часі.

▸Захист від електростатичних розрядів: антистатичний опір поверхні 10⁵–10⁹ Ω.

▸Регульовані полиці: регулюються по висоті, підходять для компонентів різного розміру.

▸Функція пам’яті: не потрібно скидати налаштування після відключення електроенергії.

▸Енергоефективність: енергозбереження, зберігаючи високоефективний контроль вологості.

Як осушити?

Принцип осушення сухих шаф із контролем низької вологості <1 % RH – це «фізична адсорбція за допомогою молекулярних сит + циклічна регенерація» (найнадійніший метод). Звичайна охолоджувальна суха шафа TE не може досягти такого наднизького рівня вологості.

Процес адсорбції: В якості адсорбуючого матеріалу в камері використовуються молекулярні сита; ці сита мають широку мережу нанорозмірних мікропор, які адсорбують молекули води з повітря, подібно до того, як губка вбирає воду. Вентилятор втягує вологе повітря в сухі блоки, де молекули води піддаються фізичній адсорбції, а осушене повітря згодом повертається всередину шафи.

Регенераціяпроцес:Коли молекулярне сито досягає адсорбційного насичення, система автоматично починає м’яке низькотемпературне нагрівання, щоб перетворити адсорбовані молекули води у водяну пару, яка потім викидається з камери; тим самим молекулярне сито відновлює свою вологопоглинаючу здатність.

<1%RH Сухі шафи з контролем низької вологості використовують передову технологію, включаючи імпортовані зі Швейцарії датчики відносної вологості (RH) і температури, щоб забезпечити точний контроль і моніторинг внутрішнього середовища, точність датчика вологості становить +/-2%RH. Підтримуючи стабільне середовище з низьким рівнем вологості, сухі шафи ефективно захищають чутливі предмети від шкідливого впливу вологи, наприклад від корозії, цвілі та деградації.

Сухі шафи з контролем низької вологості в збірці SMT

У промисловості SMT (технології поверхневого монтажу) основним застосуванням сухих шаф <1%RH є спеціалізоване управління та контроль чутливих до вологи пристроїв (MSD), гарантуючи, що вони залишаються абсолютно сухими перед паянням оплавленням, таким чином запобігаючи пошкодженню компонентів, спричиненому «ефектом попкорну».

Термін служби підлоги означає максимально допустимий час, протягом якого MSD (чутливий до вологи пристрій) може залишатися в стандартних заводських умовах (≤30°C / 60% відносної вологості) після того, як його витягли з вологозахисного вакуумного мішка, залишаючись безпечним для розміщення та паяння оплавленням.

Спосіб нанесення: після того, як компоненти MSL рівня 4–6 були вилучені з вакуумних пакетів, якщо процеси монтажу та спаювання оплавленням не завершилися протягом зазначеного терміну служби підлоги, їх необхідно негайно помістити в суху шафу для зберігання <1% RH. У цьому середовищі з наднизькою вологістю <1% відносної вологості процес поглинання вологи компонентами фактично «зупиняється», а залишковий термін експлуатації підлоги перестає витрачатися, у сухій камері не відбувається попереднього випікання, яке можна завантажувати безпосередньо на лінію для використання, тим самим значно підвищуючи ефективність виробництва.

Профіль вологості в реальному часі(Вологість навколишнього середовища 60% RH, без навантаження):

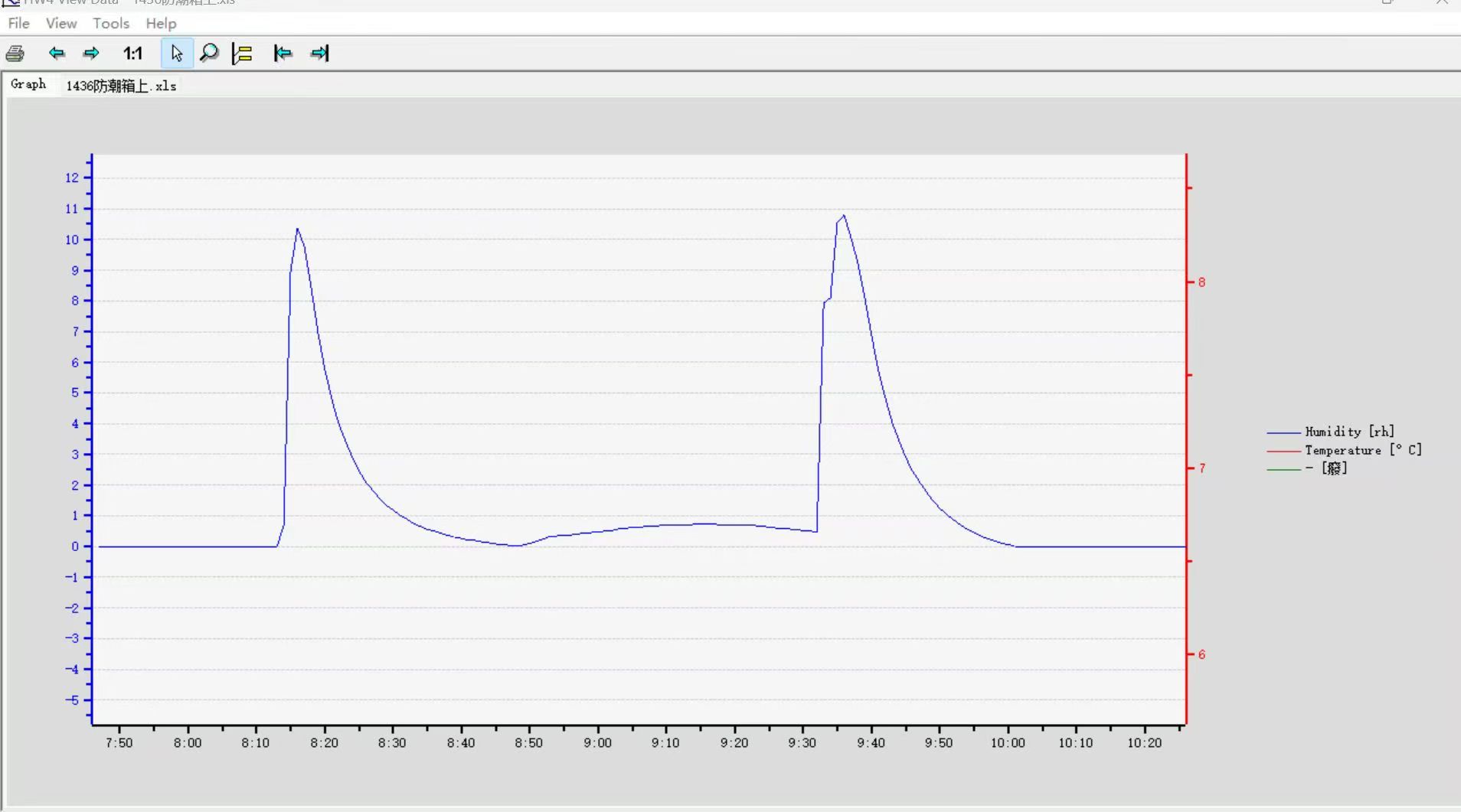

Щоразу відчиняти двері на 30 секунд, а потім закривати:

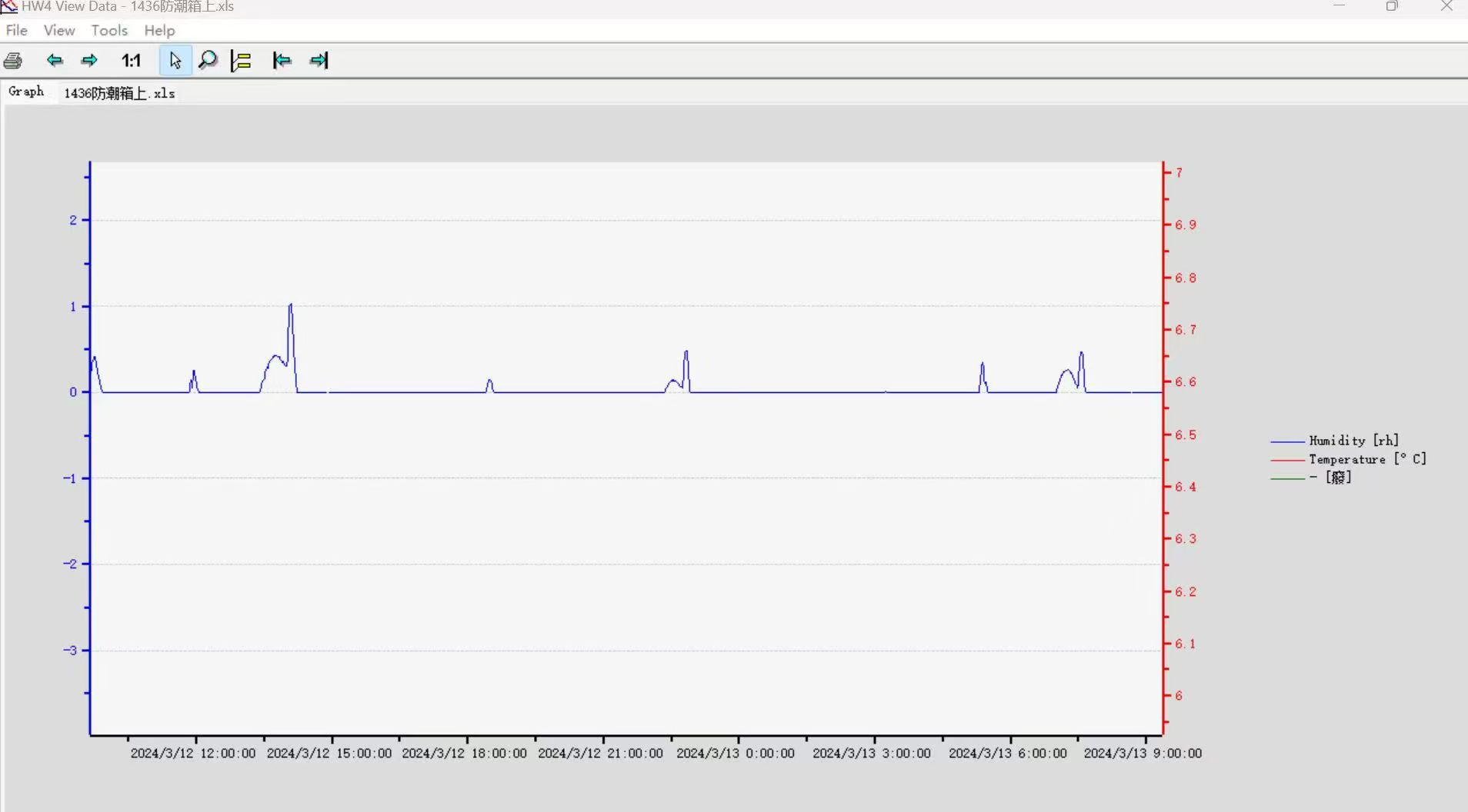

Тривале зберігання без відкривання дверей:

Вимірювання вологості в реальному часі перед відправкою

Ми використовуємо високоточний гігрометр Rotronics для повторного вимірювання <1% відносної вологості сухої шафи перед відправленням і видаємо сертифікат калібрування, ми ретельно налагоджуємо кожну шафу та переконаємося, що все працює добре після того, як вони надходять до рук клієнта, це також відповідальність, Symor занепокоєний контролем якості та відгуками клієнтів щодо використання наших сухих шаф aster, ми вважаємо, що це причина, чому багато клієнтів роблять повторне використання замовлення.

Різниця між сухими шафами низької вологості та азотними шафами:

▸У сушильних шафах із низьким рівнем вологості використовуються сухі агрегати для осушення, без витратних матеріалів, без заміни, вони поглинають вологу та автоматично виводять її назовні.

▸У шафах для продувки азотом використовується газоподібний азот для зберігання в умовах низької вологості та низького рівня кисню, газ N2 є витратним матеріалом.

<1%RH Сухі шафи з контролем низької вологості: застосування

▸Виробництво напівпровідників та електроніки:

. Вафлі/Чіпи/BGA/PCB: для чутливих до вологи компонентів із рівнем чутливості до вологи (MSL) від 2a до 5a запобігає «ефекту попкорну» (внутрішнє розтріскування), спричинене швидким випаровуванням внутрішньої вологи під час пайки.

. Фоторезисти/флюси: запобігає зниженню продуктивності внаслідок поглинання вологи.

▸Прецизійна оптика та прилади

. Високоточні лінзи / оптика з покриттям / кінці волокна

Для отримання додаткової інформації про сухі шафи з контролем низької вологості менше ніж 1% RH відвідайте наш веб-сайт www.climatestsymor.com або надішліть електронний лист на sales@climatestsymor.com. Ми відповімо вам якнайшвидше та вітаємо можливу співпрацю.
