Для дослідницьких лабораторій, відділів контролю якості та інженерних груп науково-дослідних розробокНастільна камера для температурних випробуваньпредставляє передовий захист від поломки продукту. На відміну від випробувальних камер, настільні пристрої мають компактні розміри. Незалежно від того, тестуєте ви електронні компоненти, друковані плати, акумуляторні батареї чи мобільні телефони, розуміння технічних характеристик має вирішальне значення для отримання повторюваних і переконливих даних.
Цей посібник містить вичерпний і детальний аналіз специфікацій, робочих характеристик і вказівок щодо придбання.
При оцінці aНастільна камера для температурних випробувань, часто покупці орієнтуються виключно на мінімальні та максимальні межі температури. Щоб допомогти вам у процесі вибору, ми зібрали стандартні специфікації для високоефективної камери для температурних випробувань із можливістю програмування. Наведені нижче дані представляють галузеві еталонні показники для одиниць об’ємом від 22 до 36 літрів — найкраще місце для лабораторних столів.
| Параметр | Стандартна специфікація | Технічне розуміння |
| Внутрішній об'єм | 12 л / 22 л / 36 л (на вибір) | 12L ідеально підходить для тестування друкованих плат; 22L і 36L вміщують акумуляторні блоки або більші блоки. |
| Внутрішні розміри (ШxГxВ) | 310×230×200 мм (12L) до 400x300x300 мм (36L) | Забезпечте завантаження полиць і вільну циркуляцію повітря. Не упаковуйте зразки більше 3/2 внутрішнього об'єму. |

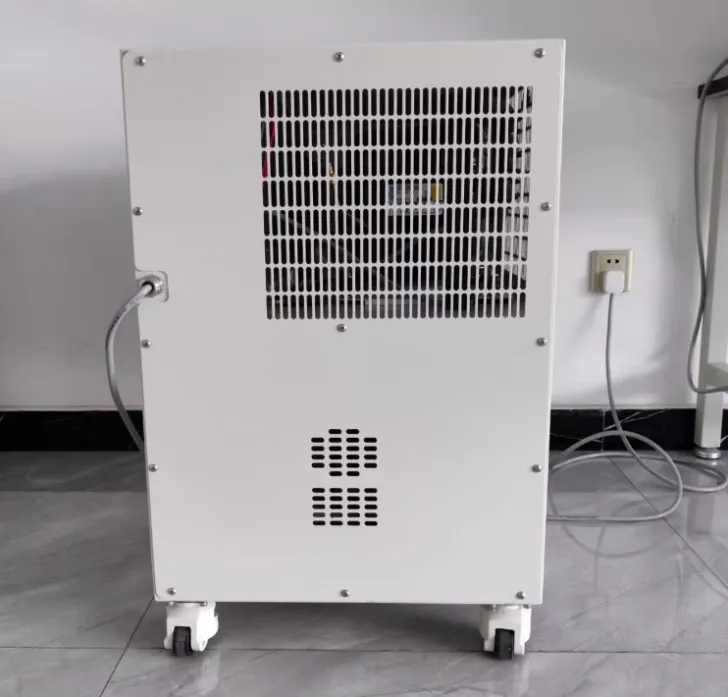

| Зовнішні розміри (ШxГxВ) | 500×540×650 мм (12L) до 640×730×920 мм (36L) | Потрібен 30 см вільного простору з боків для вентиляції |
| Вага нетто | 60 кг до 90 кг | Вирішальне значення для настільного рейтингу. Переконайтеся, що ваш робочий стіл витримує статичне навантаження та динамічну вібрацію. |
| Матеріал інтер'єру | Нержавіюча сталь SUS304 (шліфована/дзеркальна) | Забезпечує стійкість до іржі та високу відбивну здатність для рівномірного розподілу температури. |
Це ядро камери для температурних випробувань. Цифри в таблиці даних мають відповідати фізиці реального світу. Зверніть увагу на умови «без навантаження» та «завантажено».
| Параметр | Стандартна специфікація | Технічне розуміння |
| Діапазон температур | Від -40°C до +130°C (розширені параметри: від -20°C до +130°C) | -40°C достатньо для більшості комерційної електроніки. |
| Коливання температури | ± 0,5 °C | Представляє короткочасну стабільність в одній контрольній точці. Необхідний для випробувань статичного впливу. |
| Рівномірність температури | <2,0 °C | Вимірює відхилення температури в 9 точках у порожньому робочому просторі. |
Надійність багато в чому визначається «золотим трикутником»: компресором, контролером і повітряним потоком.
| Параметр | Стандартна специфікація | Технічне розуміння |
| Швидкість охолодження | 1,0 °C / хв до 3,0 °C / хв (+85 °C до -40 °C) | Середній курс, без навантаження |
| Швидкість нагрівання | 3,0 °C / хв до 5,0 °C / хв (-40 °C до +85 °C) | Ніхромові нагрівачі забезпечують сухе, чуйне тепло. Висока швидкість тестування ізоляції тестованого обладнання. |
| Компресор | Герметичний або ротаційний (французький Tecumseh / Copeland) | Hermetic тихіше для використання в лабораторії; Ротарі більш міцні для промислових циклів. |
| Холодоагент | R449A, R448A (низький GWP), R404A | Норми ЄС про F-гази поступово виключають гази з високим ПГП. Забезпечте дотримання місцевих екологічних законів. |
| Циркуляція повітря | Відцентровий вентилятор Sirocco | Створює поле примусової конвекції повітря. |
SymorНастільні камери для вимірювання температури еволюціонували від простих термостатів до складних платформ збору даних.
Контролер — мозок операції.
Програмований контролер

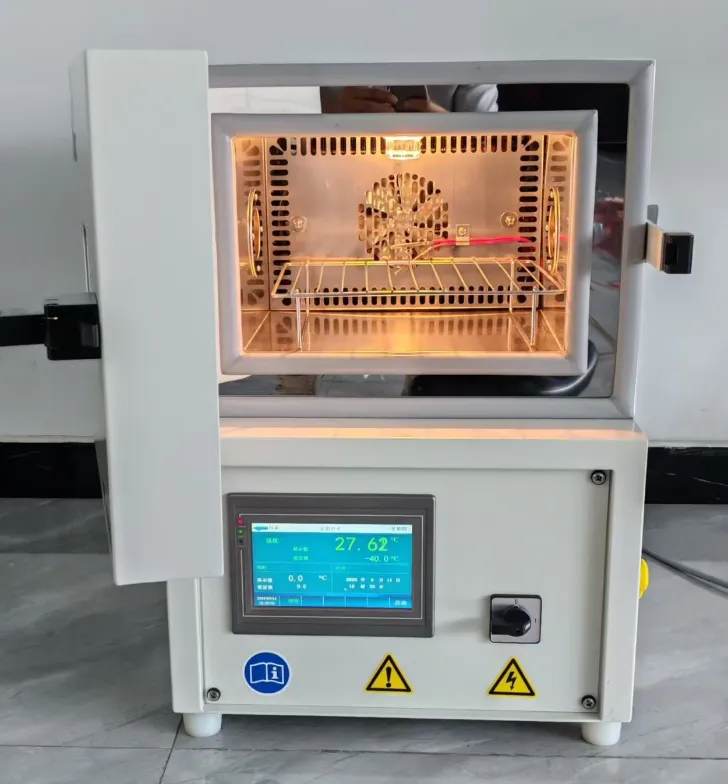

Настільні температурні випробувальні камеривикористовуйте 7-дюймовий програмований сенсорний РК-екран.
Місткість програми: мінімум 120 сегментів із 999 циклами повторення.
Зв'язок: стандартне підключення RS-232, RS-485 і Ethernet (RJ-45).
Експорт даних історії: підтримка завантажень для флеш-накопичувачів USB. Дані слід експортувати безпосередньо в Excel (.csv або .xls) без власного форматування.
Незалежний захист від перегрівання: окремий механічний обмежувач, який відключає живлення нагрівача, якщо головний контролер виходить з ладу.
Перевантаження охолодження: реле високого тиску та теплові реле для захисту компресора.
Кабельні порти: стандартний кабельний отвір Φ 50 мм (із силіконовою заглушкою) збоку дозволяє підключати живлення до тестового зразка (моніторинг постійного навантаження).
Так, ви можете тестувати продукти під напругою, але ви повинні враховувати «теплове навантаження».
Коли ваш продукт увімкнено всередині камери, він розсіює енергію у вигляді тепла. Це додає додаткової «роботи» системі охолодження камери, особливо якщо ви намагаєтеся підтримувати дуже низьку температуру (наприклад, -40°C).
Ось професійний підхід:
1. Обчисліть навантаження: визначте потужність вашого тестованого пристрою (DUT). Загальне правило полягає в тому, що на кожні 100 Вт тепла DUT ви додаєте 1°C теплового навантаження на систему.
2. Криві зниження номінальних характеристик: більшість виробників надають діаграму «живої навантажувальної здатності». Наприклад, при +23°C камера може витримувати 1000 Вт, але при -40°C вона падає до 250 Вт.
3. Підключення: Завжди використовуйте спеціальний бічний кабельний порт (Φ 50 мм), щоб прокласти кабелі живлення до DUT. Ніколи не хлюпайте кабелі в ущільнювачі дверцят, оскільки це порушує герметичність і спричиняє сильне обмерзання.
Характеристики однорідності температури (наприклад, ±1,0°C) зазвичай вимірюються в умовах «без навантаження». Коли ви поміщаєте зразки всередину, вони діють як теплові бар’єри. Повітря повинно обтікати зразки, щоб нагріти або охолодити їх. Якщо ви заповнюєте камеру більш ніж на 30-40% від її загального об'єму, ви перекриваєте потік повітря від відцентрового вентилятора.
Рішення: залиште щілину принаймні 10 см навколо входу вентилятора (зазвичай зверху чи ззаду). Використовуйте перфоровані полиці, щоб забезпечити вертикальний потік повітря.
Ефект радіатора: якщо ваші зразки зроблені з товстого металу (алюмінію або сталі), вони мають високу теплову масу. Вони будуть нагріватися і охолоджуватися повільніше, ніж повітря, створюючи тимчасове відхилення (відставання). Контролер виправить це протягом часу «замочування» (утримання).
Ви повинні калібрувати свою камеру принаймні раз на 12 місяців або відповідно до стандартів ASTM E220 / ISO 17025. Калібрування не підлягає обговоренню, якщо ви перевіряєте відповідність FDA (медичні пристрої), FAA (авіація) або автомобільна (IATF 16949).
Процес: сертифікований технік розміщує «Реєстратор даних» із 9–15 термопарами в певних місцях (у кутах і центрі) порожнього робочого простору.
Що вимірюється: вони перевіряють однорідність (різниця між найгарячішою та найхолоднішою точками), флуктуацію (стабільність у часі) і точність (наскільки близькі показання до стандарту, що відстежується NIST).
Внутрішні перевірки: виконуйте щоденну «двоточкову перевірку», використовуючи крижану баню (0°C) і киплячу воду (100°C) за допомогою ручного еталонного зонда, щоб переконатися, що камера не дрейфувала між щорічними сертифікаціями.
