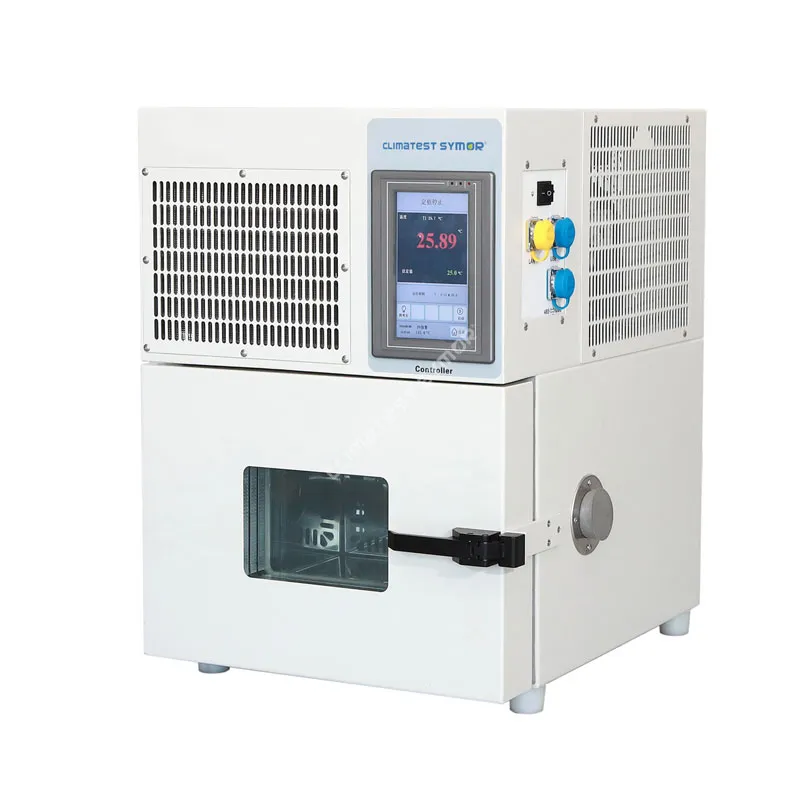

A Мала камера для тестування температуризабезпечує ті самі можливості перевірки теплового навантаження, що й термокамера, що стоїть на підлозі, але в межах площі, яка поміщається на робочому столі або в переповненій лабораторії.
Проблема полягає в тому, що «маленький» не означає «слабший». Компактні міні-температурні випробувальні камери досягають швидкості підвищення температури від 3°C до 5°C за хвилину, споживаючи менше 1,5 кВт електроенергії. Цей посібник містить повну технічну розбивку специфікацій малотемпературної випробувальної камери, включаючи таблиці продуктивності, механічну конструкцію та поради щодо практичного застосування.
Основні технічні характеристики малої камери для випробування температури Під час оцінки aМала камера для тестування температури, ви не можете покладатися на маркетинговий ажіотаж. Професійні клієнти запитують дані. Нижче наведено стандартні специфікації для високоефективних компактних температурних випробувальних камер із внутрішнім об’ємом від 12 літрів до 36 літрів — найпоширеніші розміри для тестування на рівні компонентів.
| Параметр | Стандартний діапазон | Інженерна примітка |
| Внутрішній об'єм | 12л / 22л / 36л | 12L підходить для тестування однієї друкованої плати або елемента батареї. 36L вміщує до 3 автомобільних датчиків одночасно. |
| Внутрішні розміри (Ш x Г x В) | 310×230×200 мм (12L) до 400x300x300 мм (36L) | Переконайтеся, що тестовий пристрій (DUT) не займає більше 2/3 внутрішньої площі, щоб підтримувати повітряний потік. |
| Зовнішні розміри (Ш x Г x В) | 500×540×650 мм (12L) до 640×730×920 мм (36L) | Більшість пристроїв розроблено для встановлення на лабораторних столах. |
| Вага нетто | 60 кг до 90 кг | Перевірте навантаження на верстак. |
| Внутрішнє будівництво | Нержавіюча сталь SUS 304 | Забезпечує стійкість до окислення та дозволяє легко чистити |
| Зовнішня конструкція | Сталь холоднокатана з порошковим покриттям | Стійкість до іржі, стабільна властивість |
Специфікації в цій таблиці визначають, чи відповідає ваша мала температурна випробувальна камера міжнародним стандартам випробувань, таким як IEC 60068-2-1 (холод) і IEC 60068-2-2 (сухе тепло).
| Параметр | Значення (стандартна модель) | Критичне розуміння |
| Діапазон температур | від -40°C до +130°C | -40°C охоплює 95% тестування комерційної електроніки. |
| Коливання температури | ± 0,5°C | Вимірює короткочасну стабільність в одній точці датчика. |
| Рівномірність температури | <2,0°C (@9 балів) | Без навантаження |
| Швидкість нагріву | Середня 2,0-3,0°C/хв | Від -40°C до +85°C |
| Швидкість охолодження | Середня 1,0-2,0°C/хв | Від +85°C до -40°C. Обмежується об’ємом компресора при низьких температурах. |
| Температурна роздільна здатність | 0,1°C | Висока роздільна здатність має важливе значення для перевірки стабільності сенсорів і осциляторів MEMS. |
A Мала камера для тестування температуризазвичай інтегрується у ваш існуючий робочий процес, системи даних і фізичне середовище.

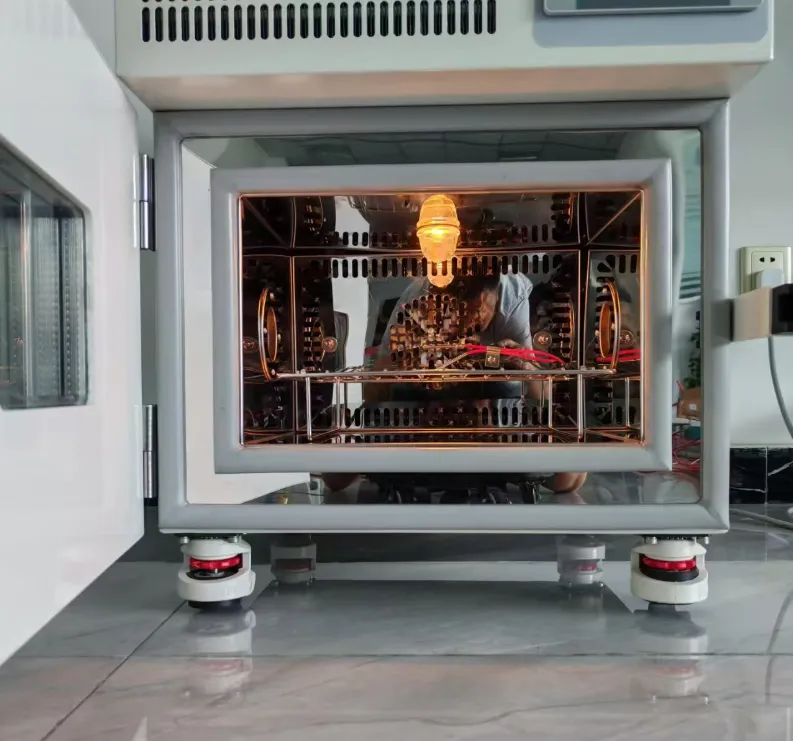

Система циркуляції повітря
У всіх сучасних компактних камерах використовується конструкція з примусовою конвекцією. Відцентровий вентилятор, встановлений на задній стінці, втягує повітря через ребристий нагрівач і змійовик випарника, а потім розподіляє його вертикально через перфоровані бічні канали. Швидкість повітря повинна бути від 1,5 м/с до 3,0 м/с. Вищі швидкості покращують однорідність, але можуть охолоджувати невеликі, легкі зразки швидше, ніж запрограмована швидкість наростання.
Кабельний порт і аксесуари
коженМала камера для тестування температуриповинен мати порт бічного доступу. Стандартний діаметр становить 50 мм (2 дюйми). Порт містить силіконову гумову заглушку, яка підтримує герметичність камери, одночасно пропускаючи дроти. Для тестованих пристроїв із живленням використовуйте виключно кабельний порт — ніколи не закривайте дверцята на кабелях.

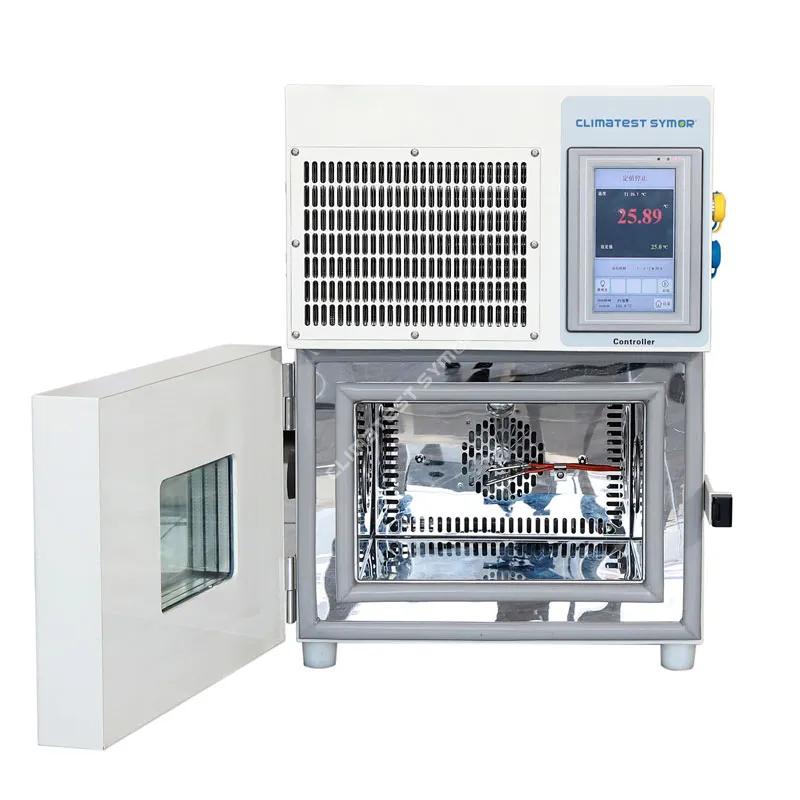

Полиці та навантаження
Стандартна міні-температурна камера містить одну полицю з нержавіючої сталі. Максимальне навантаження на полицю зазвичай коливається від 10 кг до 20 кг, при цьому нижня полиця розрахована на повну місткість камери.
Наступні три питання представляють найчастіші інженерні та експлуатаційні проблеми, які піднімають керівники лабораторій, інженери з якості та спеціалісти з закупівель при визначенні малої камери для тестування температури.
1: Як розрахувати правильний розмір малої камери для випробування температури для моїх тестових зразків?
Ви повинні переконатися, що ваш зразок займає не більше двох третин внутрішнього об’єму, і що жоден зразок не знаходиться в межах 10 см від будь-якої внутрішньої стінки.
Правило однієї третини базується на динаміці повітряного потоку. Наприклад, якщо ви виберете 36-літрову камеру для малих температурних випробувань, загальний об’єм зразка не повинен перевищувати 24 літри. Ось покроковий метод розрахунку:
. Виміряйте розміри свого DUT у сантиметрах: довжина x ширина x висота.
. Розрахуйте об’єм одного зразка в літрах: (Д x Ш x В) / 1000.
. Помножте на кількість зразків, щоб отримати загальний об’єм зразка.
Крім того, зберігайте простір для циркуляції повітря. Повітряна камера для повернення повітря зазвичай розташована на задній стінці. Блокування цього надто високим зразком призведе до великого зміщення температури. Для надійних результатів завжди використовуйте перфоровані полиці, що входять до комплекту, і ніколи не складайте зразки безпосередньо на дно камери.
2: Як виконати випробування однорідності температури (відображення) на моїй камері для малих температурних випробувань?
Вам знадобиться відкалібрований багатоканальний реєстратор даних із принаймні 9 датчиками PT100
Ось професійний метод:
. 9 Датчик температури PT100, відкалібрований до ±0,3°C з точністю
. Реєстратор даних із частотою дискретизації від 50 мс до 1 секунди
. Кріплення камери або решітка (неметалева, щоб уникнути теплопровідності)
Процедура тестування:
1. Розмістіть 9 датчиків у порожній камері в таких місцях:
. 8 кутів (кожен в межах 50 мм від стіни
. Геометричний центр
2. Встановіть камеру на три необхідні параметри: -40°C, +25°C та +85°C
3. Дозвольте 30 хвилин стабілізації (час витримки) на кожній заданій точці.
4. Реєстрація даних про температуру протягом 30 хвилин при кожній заданій точці.
5. Обчисліть рівномірність як: (Найвища температура, зареєстрована серед 9 точок) мінус (Найнижча температура, зареєстрована серед 9 точок).
Критерії проходження: За високу якістьМала камера для тестування температуриоднорідність повинна бути ≤2,0°C. Якщо у вашій камері однорідність перевищує 3,0°C, перевірте, чи не заблокований вентилятор, несправний нагрівач або низький рівень заряду холодоагенту. Виконуйте цей тест щороку та після будь-якого переміщення камери.
